一、項目概況

      為降低百城充電樁的社會生活噪聲對周圍居民聲環境的影響，需要為其沿圍墻設置隔聲屏障。

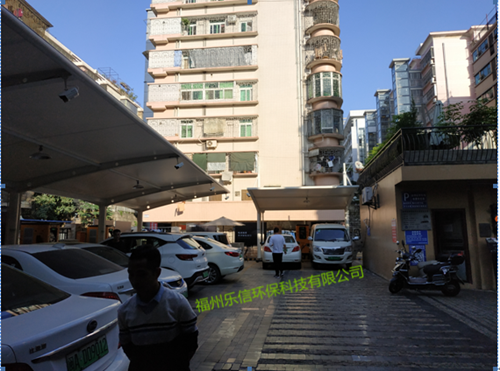

      現場情況：充電樁距離居民樓約7m，充電樁工作時發出的的聲音影響背后居民樓住戶的生活。

      測量數據：充電樁外1m處噪聲77dB（A）。

     二、設計依據

      2.1、設計規范

      《社會生活環境噪聲排放標準（GB22337-2008）》

      《聲屏障聲學設計和測量規范（HJT 90-2004）》
      《聲環境功能區劃分技術規范（GB-/T 15190-2014）》
      《聲環境質量標準（GB3096-2008）》
      《城市區域環境振動標準（GB 10070-88）》
      《鋼結構設計規范（GB50017-2003）》
      《建筑設計防火規范（GB50016-2014）》
      《民用建筑隔聲設計規范》（GB50018-2010）》

      2.2、適用標準

      充電樁附近為商業、居住區混合區域，屬于Ⅱ類聲功能區，適用標準為《社會生活環境噪聲排放標準》GB22337-2008

      各類標準適用范圍的劃定：
      ⑴ Ⅰ類標準適用于以居住、文教機關為主的區域。
      ⑵ Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。
      ⑶ Ⅲ類標準適用于工業區。
      ⑷ Ⅳ類標準適用于交通干線道路兩側區域。

      2.3、噪聲治理目標

      三、聲屏障設計

      3.1、聲屏障設計方案
      隔聲屏障主體由PC透光屏體單元與結構鋼骨架組合構成，PC隔聲屏體具有透光性良好，隔聲效果良好等特點。
      聲屏障設置方式：為方便聲屏障安裝，將聲屏障設置于圍欄內側。聲屏障底部固定于混凝土圍墻，聲屏障自身高度約3m，圍墻基礎高約0.5m，圍墻總高約3. 5m，基本可以完全遮蔽充電樁遮雨棚的開放空間，阻擋噪聲沿圍墻向外傳播。
      半封閉隔聲罩結構：設法將聲屏障頂部與遮雨棚頂部密封，使聲屏障與遮雨棚組成半封閉式隔聲罩結構。圍墻直角遮雨棚空缺的部分，以PC透光聲屏障遮蔽，與兩側遮雨棚相接并密封。
      設計聲屏障與遮雨棚組成的半封閉式隔聲罩綜合降噪量不低于15dB（A）。


      3.2、空氣聲衰減計算
      噪聲源距離居民樓水平距離約7米，4個充電樁點聲源可近似視為有限長線聲源，已知噪聲源外1m處聲壓級為77dB(A)。
      根據近場區有限長線聲源幾何發散衰減原理，噪聲源噪聲到噪聲敏感點衰減量計算如下所示：
      A_div=15lg r/r_0
      ═12.7 dB（A）
      其中：r0=1m，r為噪聲源到敏感點最小距離，取7米。Adiv為衰減量。

      3.3、可行性論證

      根據聲衰減量計算可知，噪聲在空氣中經過自然衰減的量為12.7dB（A），因此聲屏障降噪量至少須達到15dB（A），根據設計經驗，由隔聲屏障及遮雨棚組成的半封閉式隔聲罩降噪量不低于15dB（A），可以滿足噪聲控制目標的要求。
      3.4、設計模型

      四、工期及售后服務承諾
      1. 工程總工期為20天。
      2. 服務承諾：保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在24小時內可達到現場并開始維修。如更換貨物或送修，在7個工作日內解決；
      3. 服務原則：在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，我方維修或提供的配件均按成本價計。
